Дорожные рейки: профессиональный инструмент для контроля качества дорожных покрытий

Качество и безопасность автомобильных дорог, аэродромов и городских улиц напрямую зависят от соблюдения геометрических параметров при строительстве и ремонте. Дорожные рейки — это специализированные контрольно-измерительные приборы, предназначенные для определения ровности покрытий, измерения продольных и поперечных уклонов, а также контроля крутизны откосов и насыпей. Эти устройства являются обязательным инструментом для дорожно-строительных лабораторий, служб контроля качества и экспертных организаций, обеспечивая соответствие построенных объектов требованиям государственных стандартов (ГОСТ).

Принцип работы

Дорожная рейка представляет собой жесткую прямолинейную конструкцию, которая укладывается на контролируемую поверхность. Основной принцип работы заключается в сравнении реального профиля дорожного покрытия с идеальной прямой линией, которую задает рейка.

Основные этапы и методы измерений:

1. Измерение ровности (просветов под рейкой): Рейка устанавливается на покрытие. Под нее подводят клиновой промерник (специальный калиброванный клин) в местах наибольших неровностей. Глубина просвета между рейкой и поверхностью дороги, измеренная клином, является числовой характеристикой неровности. Современные модели могут оснащаться электронными считывающими устройствами, которые автоматически фиксируют величину просвета с высокой точностью.

2. Измерение уклонов: Для определения угла наклона поверхности используются встроенные в рейку устройства:

   • Эклиметр: Механическое устройство для приближенной оценки уклона, позволяющее визуально определить направление и крутизну ската.

   • Уклономер (электронный или жидкостный): Высокоточный прибор для определения угла наклона поверхности относительно горизонта. Электронные уклономеры (инклинометры) обеспечивают цифровую индикацию с высокой разрешающей способностью и точностью.

3. Контроль геометрических параметров: С помощью рейки также можно определять радиусы кривых в плане, коэффициенты заложения откосов и другие параметры, необходимые для оценки соответствия дорожного объекта проектной документации.

Конструктивно рейки могут быть цельными (несгибаемыми) или складными (многосекционными) для удобства транспортировки и хранения, при этом в рабочем состоянии они обеспечивают строгую прямолинейность.

Виды и разновидности: чем отличаются модели

В каталоге представлены дорожные рейки, различающиеся по конструкции, типу измерительных устройств и функциональному назначению.

1. По конструкции и длине:

• Цельные (нескладные) рейки: Представляют собой монолитную конструкцию, обычно длиной 3 метра. Обеспечивают максимальную жесткость и точность, так как не имеют подвижных соединений. Предназначены для стационарного использования в лабораториях или на объектах с легкой логистикой.

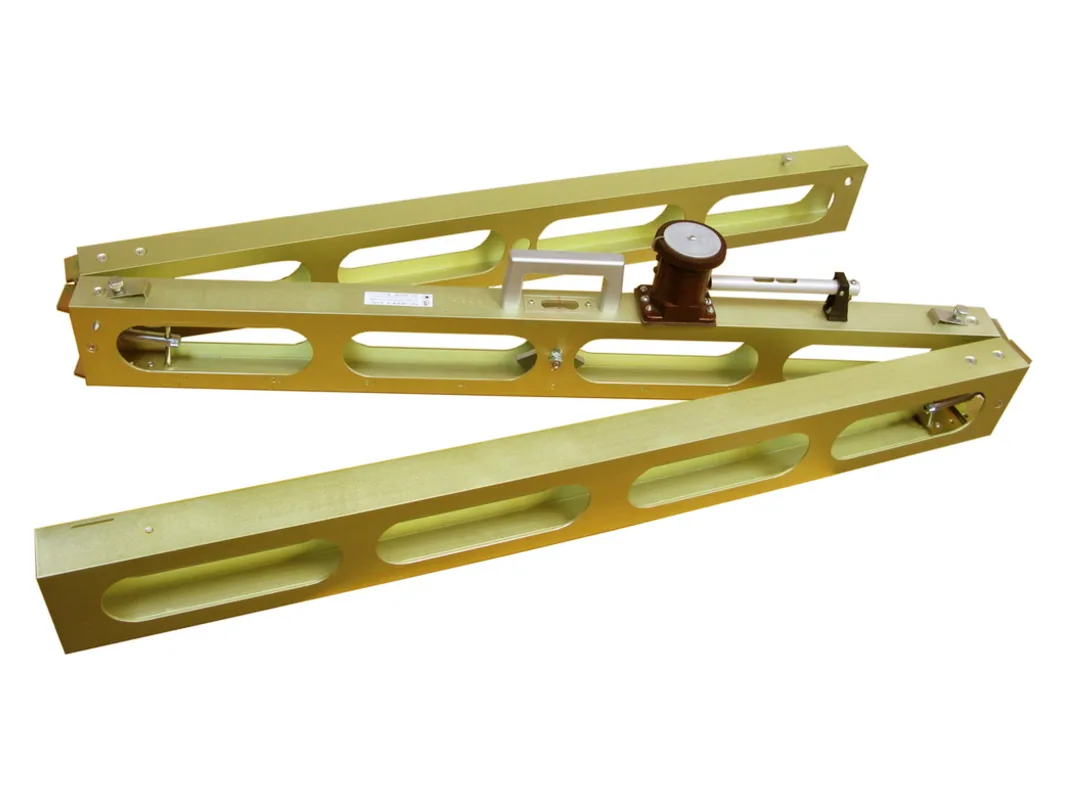

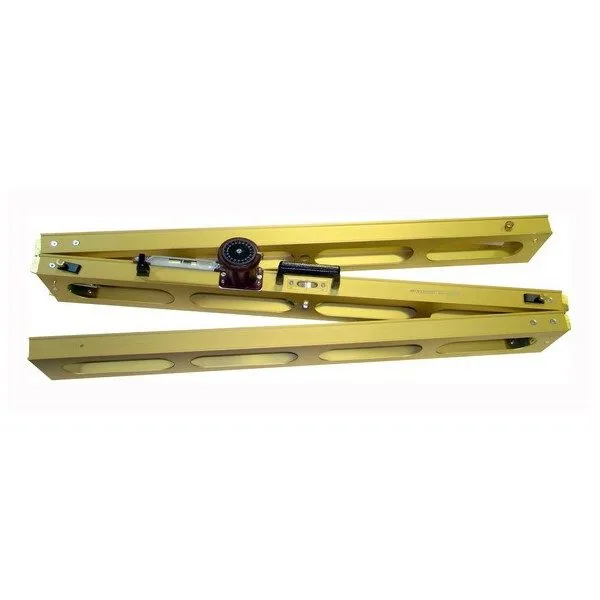

• Складные (секционные) рейки: Состоят из 2-3 секций, которые жестко фиксируются между собой стяжными винтами или замками. В сложенном виде компактны для транспортировки в легковом автотранспорте. В разложенном виде образуют прямолинейный профиль длиной 3 метра, соответствующий требованиям стандартов.

2. По типу измерительных устройств:

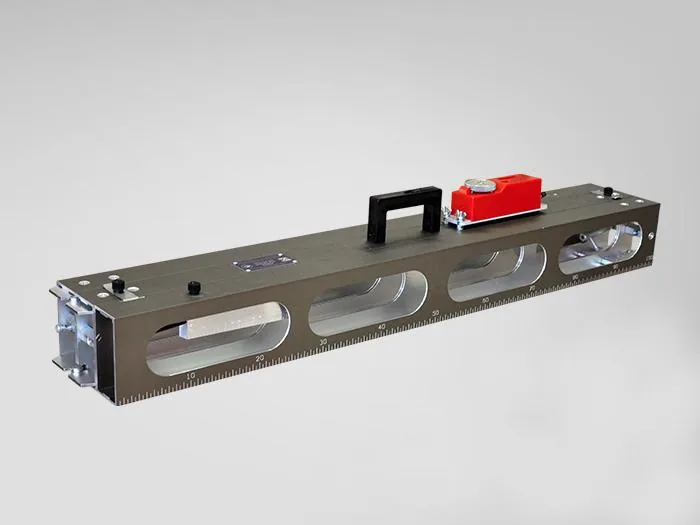

• Механические рейки: Оснащены клиновым промерником для измерения просветов и механическим эклиметром для определения уклонов. Просты, надежны и не требуют источников питания.

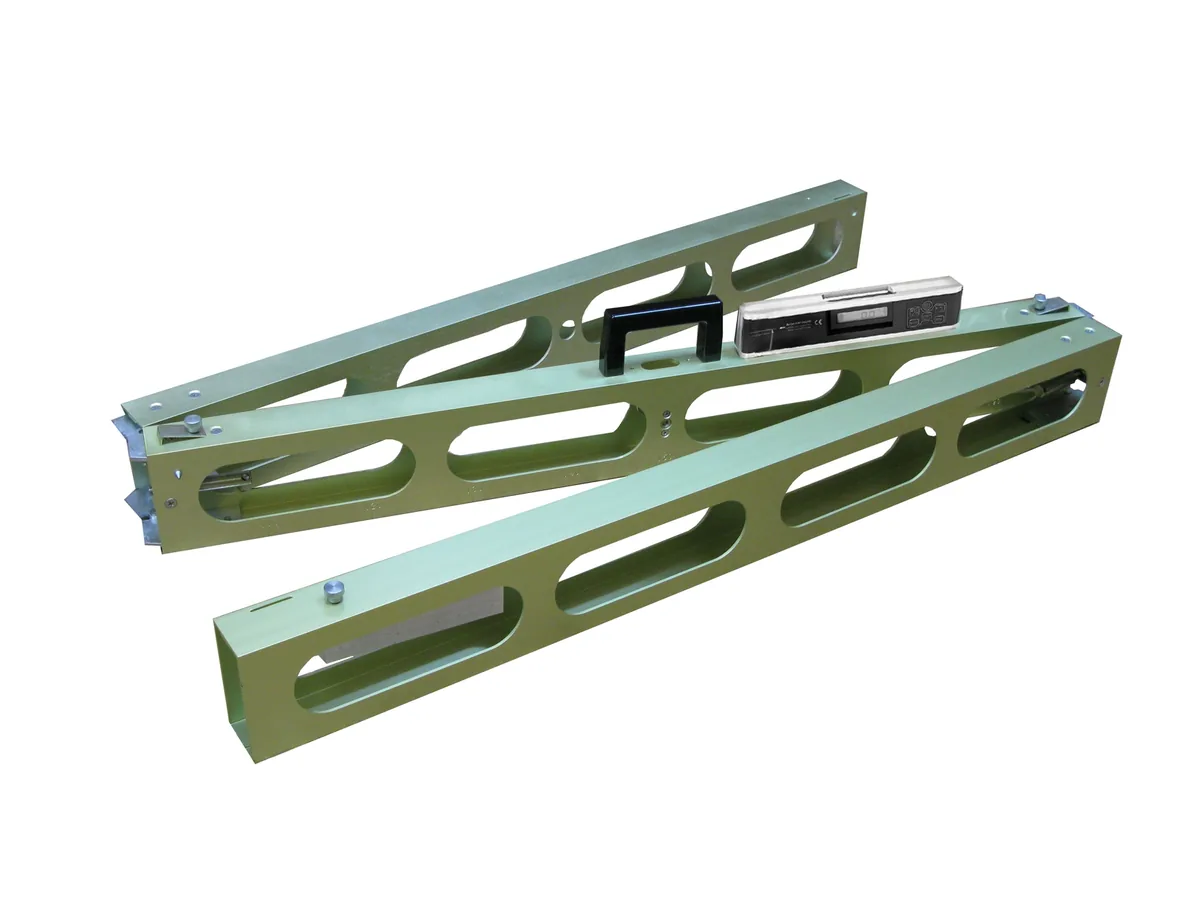

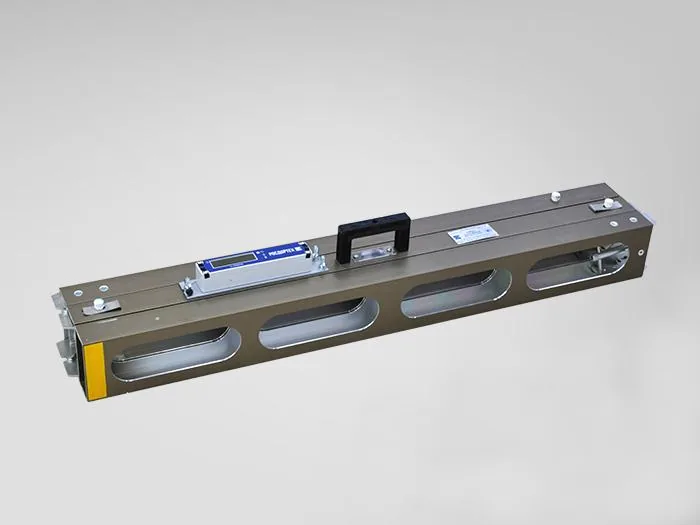

• Электронные рейки: Дополнительно оснащены электронным блоком измерения уклонов (цифровым инклинометром) и/или электронным считывающим устройством для промерника. Обеспечивают более высокую точность, автоматизируют процесс снятия показаний и минимизируют человеческий фактор. Некоторые модели могут вести протокол измерений в цифровом виде.

3. По функциональному назначению:

• Стандартные рейки для контроля ровности и уклонов: Базовый инструмент для оценки основных параметров дорожных покрытий и оснований.

• Универсальные рейки: Позволяют выполнять более широкий спектр измерений, включая определение радиусов кривых в плане и коэффициентов заложения откосов.

Почему стоит купить дорожную рейку для ваших задач?

Использование сертифицированной дорожной рейки — это гарантия объективного контроля качества и соблюдения нормативных требований.

Ключевые преимущества использования:

• Соответствие ГОСТ: Позволяют проводить измерения строго по методикам, регламентированным государственными стандартами (ГОСТ 30412-96, ГОСТ Р 56925-2016 и др.).

• Точность: Обеспечивают высокую достоверность результатов, особенно при использовании моделей с электронными узлами.

• Объективность: Исключают субъективную оценку, предоставляя числовые значения неровностей и уклонов.

• Юридическая значимость: Приборы, внесенные в Государственный реестр средств измерений (СИ), могут использоваться для официальной приемки дорожных объектов.

• Универсальность: Подходят для контроля различных типов покрытий (асфальтобетон, цементобетон, грунтовые основания).

Где применяется оборудование?

Дорожные рейки широко используются в различных сферах дорожного хозяйства:

• Строительство и реконструкция автомобильных дорог: Приемочный контроль качества покрытий и оснований.

• Ремонт и содержание дорог: Оценка текущего состояния покрытий для планирования ремонтных работ.

• Строительство аэродромов: Контроль ровности взлетно-посадочных полос и рулежных дорожек.

• Экспертиза и расследование ДТП: Для измерения параметров дороги в рамках автотехнической экспертизы.

• Проектные организации: Для выездных обследований существующих дорог при разработке проектов.

Как выбрать подходящую дорожную рейку и узнать цену?

В нашем каталоге представлены дорожные рейки с различными типами измерительных блоков и конструктивным исполнением. Чтобы подобрать инструмент, идеально соответствующий вашим задачам, и узнать актуальную цену, свяжитесь с нашими специалистами. Мы поможем вам определить необходимый тип рейки (складная/цельная), требуемую точность измерения уклонов и наличие электронных компонентов.

Купить дорожную рейку — значит оснастить вашу лабораторию или службу контроля надежным, сертифицированным инструментом для объективной оценки качества дорожных работ. Получите консультацию и оформите заявку на нашем сайте или по телефону прямо сейчас!
