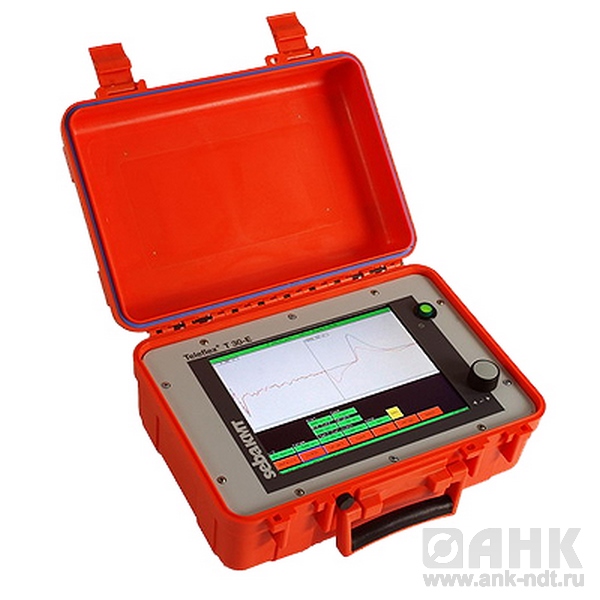

Описание рефлектометра Teleflex Т30Е
Тип оборудования: Рефлектометр, генератор звуковых частот
Производитель:SebaKMT, Германия
Серия:Teleflex
Модель: Teleflex Т30Е
Описание: Прибор для определения низкоомных повреждений и разрывов на силовых кабелях низкого и среднего напряжения
Гарантия на рефлектометр Teleflex Т30Е: 1 год.
Назначение рефлектометра Teleflex Т30Е:
Цифровой рефлектометр Teleflex Т30Е служит для определения низкоомных повреждений и разрывов на силовых кабелях низкого и среднего напряжения. Питание с помощью внутренней батареи делает возможным его применение в полевых условиях.
Совместно с генератором ударных волн и фильтром ARMÒ Teleflex является установкой для предварительного определения высокоомных и заплывающих повреждений кабеля.
Рефлектометр Teleflex Т30Е со встроенными указаниями для пользователя и одноклавишным обслуживанием автоматически указывает на конец кабеля и на место повреждения в режиме ARMÒ. В режиме „Step by step Easy Mode" даже неопытные пользователи могут успешно определить место повреждения. Режим „Expert-Mode" позволяет опытным пользователям свободно выбирать параметры измерения.
Отличительные особенности рефлектометра Teleflex Т30Е:
- управление с помощью одной клавиши
- 10,4‘‘ VGA цветной TFT дисплей
- Quick Steps-режим с автоматическим измерительным процессом
- Step by step Easy Mode - подсказка для пользователя со вспомогательными текстами Online
- режим Expert Mode со свободным выбором параметров
- автоматическое определение-опознание места повреждения и изображение
- автоматическое опознание конца кабеля и изображение
- ARM®-, метод, токо-импульсный метод и метод связи по напряжению
- высокая разрешающая способность в непосредственной близости и точность из-за специальных форм измерительных импульсов
- высокая динамика из-за усиления, зависимого от длины отображения
- 3 измерительных кривых
- Zoom-функция
- 100 ячеек для хранения измерительных кривых
- питание от сети и от аккумуляторных батарей NiMh
Технические характеристики рефлектометра Teleflex Т30Е:
| Диапазон измерения | TDR 10 м ... 50 км |
| | транзитный 20 м ... 100 км |
| Длительность импульса | 35 ns до 4 µs |
| Тактовая частота | 200 MHz |
| Допуск временной базы | ± 0,01% |
| Экран | 10,4" VGA цветной TFT дисплей |
| V/2 установка | 50 м/µs ... 150 м/µs |
| Режимы измерения | прямой L1 |
| | прямой L2 |
| | сравнение L1 / L2 |
| | дифференциальный L1 - L2 |
| | режим ARM® |
| | токоимпульсный метод |
| | развязка по напряжению |
| Память | 100 кривых |
| Интерфейс | RS 232-для ПК и принтера |
| Согласование импеданса | 12 Ohm ... 150 Ohm |
| Рабочая температура | -15°C ... 50°C |
| Питание | Внутренняя NiMh-батарея |
| | 230 В; 50 / 60 Гц |
| | (110 В опция) |
| | 12 В dc |
| Размеры ( Ш x В x Г) | 360 x 160 x 270 мм |
| Вес | 6 кг |
