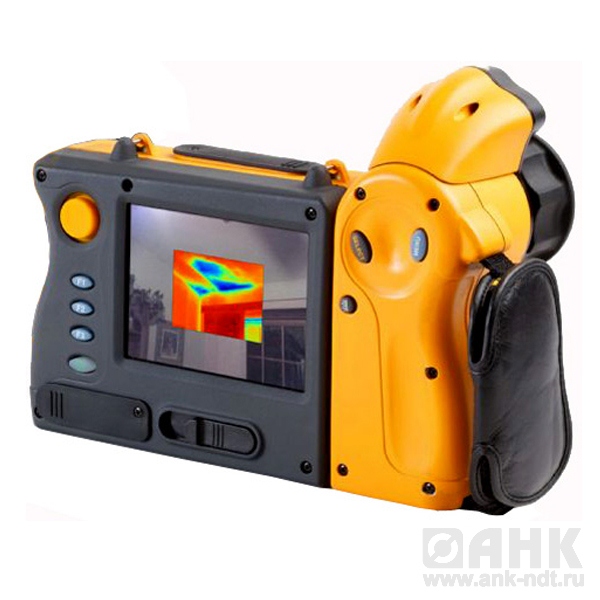

Описание Fluke TiR3FT10/20/7.5 — тепловизора для диагностики зданий
- 10.5/20 mm, 7.5 Hz
- Диапазон температур от -20 до 100 °C
- Приемник излучения 320 x 240
- Пространственная разрешающая способность (IFOV) 1,3 мрад
- Поле зрения (FOV) 23° x 17°
- Тепловая чувствительность (NETD) ≤ 0,07 °C
- Высококонтрастный дисплей с высоким разрешением размером 5”. Палитры 8
- Поворотный объектив с углом поворота 180°
- Программное обеспечение SmartView™ для создания профессиональных отчетов с пользовательскими настройками, включая возможности анализа изображений.
- Интерфейс Windows CE.
- Цифровой дисплей ЖКД 5 дюймов
- Работа от аккумулятора: До 2 часов непрерывной работы
- Водо- и пыленепроницаемый: IP54
- Размеры (В x Ш x Г): 267 мм x 127 мм x 152 мм
- Вес: 1,2 кг
Области применения тепловизора Fluke TiR3/FT-10/20/7.5:
Быстрое и эффективное обнаружение повреждений гидроизоляции в системах с плоской кровлей. Можно найти поврежденные участки кровли и отремонтировать или заменить их до распространения по всему покрытию.
Энергетический аудит жилых и промышленных зданий. Тепловизор Fluke TiR3/FT-10/20/7.5 (объектив 20мм) позволяет увеличить эффективность теплоизоляции домов и промышленных корпусов путем обнаружения мест потерь тепла и проникновения или выхода наружу холодного воздуха, проблем просачивания влаги, систем вентиляции и целостности железобетонных конструкций.
Точное обнаружение мест с повышенной влажностью за внешней или внутренней облицовкой стен, потолков или полов с ковровыми покрытиями.
Предотвращение образования плесени, благодаря обнаружению источников проникновения влаги, которые трудно найти другими способами. Инфракрасное сканирование является наиболее быстрым и эффективным методом, обеспечивающим 100% результата для обнаружения мест проникновения влаги
Технические характеристики тепловизора Fluke TiR3/FT-10/20/7.5:
| Инфракрасная съемка | |
| Поле зрения | 23° по горизонтали x 17° по вертикали |
| Пространственное разрешение | 2,6 мрад |
| Мин. фокусное расстояние | 0,15 м |
| Температурная чувствительность | ≤0,070 °С при 30 °С |
| Частота матрицы | 7,5 Гц |
| Цифровое увеличение | x2 |
| Матрица | Неохлаждаемая микроболо-метрическая, оксид ванадия |
| Разрешение | 320x240 |
| Спектральный диапазон | 8-14 мкм |
| Шумоподавление | Автоматическое, постоянно включено |
| Фотосъемка | |
| Режимы камеры | Полное ИК, полное видимое, смешивание. Картинка в картинке. Сигнализация. |
| Фотокамера | 1280x1024, полноцветная (1,3 Мп) |
| Цифровое фотоувеличение | x2 |
| Температурные измерения | |
| Калиброванный температурный диапазон | -20 °С…100°С |
| Точность | ±2°С или 2%, что больше |
| Режимы измерения | центральная точка, центральная зона(мин/макс, среднее), перемещаемая точка, комментарии пользователя , изотермы, автоматическое определение холодной и горячей точки, визуальная сигнализация по верхнему и нижнему пределам |
| Излучательная способность | От 0,1 до 1,0 с шагом 0,01 |
| Отображение снимков | |
| Дисплей | 13см ЖКД высокого разрешения |
| Подсветка | ЖКД, читаемый при солнечном свете |
| Видеовыход | RS170 EIA/NTSC или CCIR/PAL комбинированный сигнал |
| Палитры | Шкала серого, обратная шкала серого, сине-красная, высокий контраст, цвета каления железа, горячий металл, желтая, обратная желтая |
| Дополнительные объективы | |
| 10,5мм широкоугольный объектив | Прецизионный, германиевый |
| Пространственное разрешение | 4,9 мрад |
| Поле зрения | 42° по горизонтали x 32° по вертикали |
| Мин. фокусное расстояние | 0,3м |
| Изображения и система хранения | |
| Система хранения | Карта памяти Compact Flash емкостью более 1000 термограмм (стандартная карта 512 Мб) |
| Поддерживаемые форматы | 14 бит файл данных. Для вывода BMP, GIF, JPEG, PNG, TIFF |
| Интерфейсы и ПО | |
| Передача данных | Считыватель карт памяти прилагается |
| ПО | SmartView, для полного анализа и отчетов |
| Лазер | |
| Классификация | Класс II |
| Целеуказание | Указатель виден на экране при смешивании видимого и ИК изображения |
| Настройки | |
| Настройки | Дата/время, температурные единицы, язык, диапазон, подсветка |
| Настройки термограмм | Уровень, ширина, автонастройка, излучаемость и фон (продолжительный/ ручной) |
| Индикаторы | Состояние аккумулятора, излучаемость цели, фоновая температура, часы |
| Питание | |
| Тип аккумулятора | Литий-ионный |
| Время работы | 3 час непрерывной работы (2 часа с технологией Fusion) |
| Зарядка | 2-х секционное зарядное устройство |
| Сетевой адаптер | Сетевой адаптер 110/220 В переменного тока 50/60 Гц(только TiR2/TiR4) |
| Энергосбережение | Автоматическое выключение и определяемые пользователем режимы готовности |
| Автомобильный адаптер | 12В - опция |
