Поверка анализатора спектра АКИП-4204 в Чебоксарах

Анализаторы спектра серии АКИП-4204 (далее — анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов. Поверка анализатора спектра АКИП-4204 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка анализатора спектра АКИП-4204

Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудночастотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.

Серия анализаторов АКИП-4204 состоит из трех модификаций — АКИП-4204, АКИП-4204/1 и АКИП-4204/2, отличающихся верхней границей диапазона частот.

Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки, закрывающей стык панелей корпуса анализаторов.

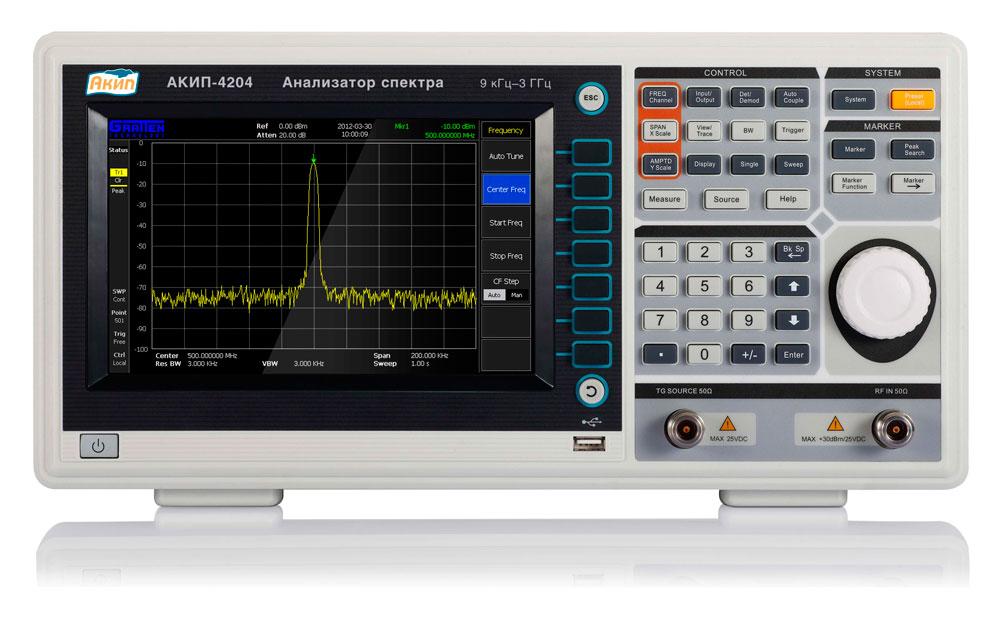

АКИП-4204 — это недорогой универсальный инструмент частотного анализа, предназначенный для работы с сигналами в полосе частот от 9 кГц до 3 ГГц. Анализатор спектра АКИП-4204 оснащен аттенюатором для установки ослабления в диапазоне 10 дБ … 50 дБ (шаг 10 дБ) с целью снижения мощности исследуемых сигналов (аттенюация входного уровня).

Прибор обеспечивает высокоточные курсорные и маркерные измерения и в стандартной комплектации обладает внушительным переченем вычислительных возможностей.

Предусмотрена возможность отображения спектра анализируемого сигнала не только в формате графических эпюр, но и в виде накопления статистики о частотных компонентах во временной области (спектрограмма с цветоразностным выделением – т.н. режим «водопад», «топографический»).

Программное обеспечение

Программное обеспечение (ПО) предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов. Программное обеспечение не влияет на метрологические характеристики анализаторов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» в соответствии с Р 50.2.077-2014.

Особенности:

• Частотный диапазон 9 кГц…3 ГГц
• Фазовый шум -95 дБн/Гц, отстройка на 10 кГц
• Погрешность измерения амплитуды < 1,0 дБ
• Уровень собственных шумов <-148 дБм
• Разрешение полосы обзора: 1 Гц
• Встроенный предусилитель
• Опция: треккинг генератор 3 ГГц
• Маркерные измерения
• Диагональ экрана 21,5 см (разрешение 800х480)
• Интерфейсы USB, RS-232C, LAN (опция GPIB)
• VGA выход
