Поверка блоков питания и сигнализации БПС-21М в Чебоксарах
Назначение: для питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических AП430-02 (в дальнейшем — датчиков); измерения выходных токовых сигналов датчиков; выдачи световой и звуковой сигнализации при превышении установленных пороговых значений с одновременным переключением «сухих» контактов реле.
Модификации: БПС-21М-1ВБ, БПС-21М-1ВБТ, БПС-21М-1ВЦТ, БПС-21М-М, БПС-21М-12ВЦ, БПС-21М-12ВЛ, БПС-21М-12ВБ, БПС-21М-12Ц, БПС-21М-12Б, БПС-21М-11ВЦ, БПС-21М-11ВЛ, БПС-21М-11ВБ, БПС-21М-11Ц, БПС-21М-11Б, БПС-21М-8ВЦ, БПС-21М-8ВЛ, БПС-21М-8ВБ, БПС-21М-8Ц, БП

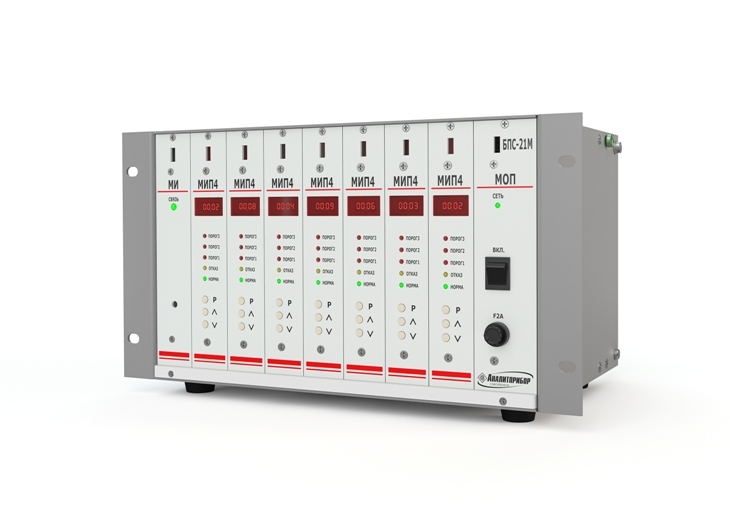

Поверка блоков питания и сигнализации БПС-21М
Области применения блоков БПС-21М:
- Контроль атмосферы промышленных объектов в процессе добычи и — переработки нефти и газа.
- На промышленных предприятиях химической, металлургической промышленностей.
- На объектах газовых и автомобильных хозяйств.
- На производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.).
Особенности блоков питания и сигнализации БПС-21М:
- Выходной токовый сигнал (4-20) мА по каждому каналу.
- Световая сигнализация наличия питания и нормальной работы для каждого канала.
- Световая сигнализация о неисправности или обрыве датчика для каждого канала.
- Световая сигнализация о достижении концентрацией порогов срабатывания для каждого канала (три порога срабатывания).
- Перекидные сухие контакты (220 В, 2,0 А) по каждому каналу и каждому порогу сигнализации для подключения внешних устройств сигнализации.
Поверка осуществляется по документу «Блоки питания и сигнализации. Методика поверки». ИБЯЛ.411111.042 MП, утвержденная ГЦИ СИ ФГУП «ВНИИМС» 2011 г.
Основные средства поверки:
- Мегаомметр Ф 4101 ГOCT 9038-90, погрешность + 2,5 %, диапазон измерения (2-20000) МОм.
- Универсальная пробойно-испытательная установка УПУ- 10M ОН 097 2029-80, переменное напряжение от 0 до 10 кВ.
- Лабораторный автотрансформатор регулировочный PHO-250-2 TY160517.298-70.
- Миллиамперметр M2044 ГОСТ 8711-93, кл.0,2.
- Мультиметр B7-80 MEPA.411189.001 ТУ.
Сведения о методиках (методах) измерений
Метод измерений описан в руководствах по эксплуатации «Блоки питания и сигнализации БПС-21М» ИБЯЛ.411111.042 РЭ, ИБЯЛ.411111.042-01 РЭ, ИБЯЛ.411111.042-02 РЭ.
Нормативные документы, устанавливающие требования к блокам питания и сигнализации БПС-21М
- ГОСТ Р 52931—2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ Р 51522—99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
- ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (Код IP).
- ГОСТ 12.2.007.0—75. ССБТ. Изделия электротехнические. Общие требования безопасности.
- ГОСТ Р 52319—2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
- ГОСТ Р 51330.0—99 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
- ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11. “Искробезопасная электрическая цепь i”.
- Сертификат соответствия блоков БПС-21М ИБЯЛ.411111.042 ТУ требованиям ГОСТ Р 51330.0—99, ГОСТ Р51330.10-99 № POCC RU.ГБ06.B00751 выдан Органом по сертификации взрывозащищенных средств измерений, контроля и элементов автоматики ФГУП «ВНИИФТРИ» ОС ВСИ «ВНИИФТРИ».
