Поверка датчиков стационарных СД-1 в Чебоксарах
Назначение: для непрерывного автоматического контроля объемной доли метана (СН4), углекислого газа (СО2) или токсичных газов в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли и передачи информации об измеренном значении.
Поверка датчиков стационарных СД-1
Принцип действия датчика — термохимический для контроля метана, инфракрасный для контроля углекислого газа и электрохимический для токсичных газов и кислорода. Способ забора пробы — диффузионный.
Датчик стационарный СД-1 выпускается следующих модификаций:
- СД-1.М — контроль содержания метана,
- СД-1.Д — контроль содержания углекислого газа,
- СД-1.Т.СО — контроль содержания оксида углерода,
- СД-1.Т.О2 — контроль содержания кислорода.

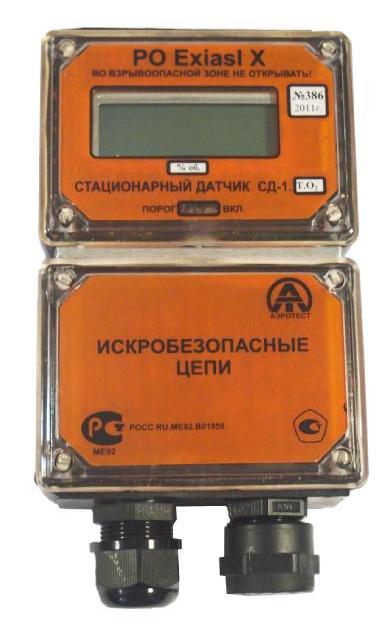

Конструктивно корпус датчика состоит из двух отделений одинакового размера: отделение кабельных вводов, в котором расположены клеммы для соединения датчика с источником питания, чувствительным элементом и вторичными приборами, и аппаратное отделение, в котором располагаются электронные платы, служащие для обработки информации, формирования выходных сигналов и отображения информации.
Датчик обеспечивает выполнение следующих функций:
- отображение текущего значения концентрации измеряемого газа на жидкокристаллическом индикаторе;
- настройка параметров работы при помощи кнопок, расположенных в отделении кабельных вводов;
- диагностика неисправности чувствительных элементов;
- управление внешними исполнительными устройствами при помощи встроенного оптореле — «сухого» контакта (в зависимости от модификации).
Датчик относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р 52350.0-2005, в зависимости от области применения относится к группе I и имеет уровень взрывозащиты «особовзрывобезопасное электрооборудование» (РО).
Взрывозащищенность датчика метана обеспечивается видами взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 52350.10-2005, «специальный» по ГОСТ 22782.3-77 и выполнением конструкции датчика в соответствии с требованиями ГОСТ Р 52350.0-2005.
Корпус датчика имеет степень защиты от проникновения внутрь твердых посторонних тел и воды IP54 по ГОСТ 14254-96; газопроницаемый вход термохимического датчика — IP43.
Уровень и вид взрывозащиты датчика — РО ExiasI X.
Поверка осуществляется по документу МП 44590-12 «Инструкция. Датчики стационарные СД-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки:
- ГСО ПГС 3905-87, ГСО ПГС 4272-88 СН4 в воздухе в баллонах под давлением или генератор метано-воздушной смеси ГС-1;
- ГСО ПГС 3791-87 СО2 в воздухе, содержание (0,8 — 1,8) %, относительная погрешность ± 0,03 %;
- ГСО ПГС 3844-87, ГСО ПГС 3847-87 СО + воздух (34 — 65) млн-1, (69 — 130) млн-1;
- ГСО 3726-87 ПГС O2 + N2;
- термометр лабораторный ТЛ-4, ГОСТ 215-74, диапазон измерения (0 — 50)°С, цена деления 0,1 °С;
- психрометр аспирационный МБ-М по ГОСТ 6353-52, диапазон измерений относительной влажности (10 — 100) %;
- барометр-анероид БАММ-1 по ТУ 25-11.1513-79.
Нормативные и технические документы, устанавливающие требования к датчикам стационарным СД-1
- ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
- ГОСТ Р 52137-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе не более 5 %.
- ГОСТ Р 52350.0-2005 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
- ГОСТ Р 52350.10-2005 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
- ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
- Технические условия ТУ 4215-023-50151796-09.
