Поверка генератора сигнала универсального Rigol DG1032Z в Чебоксарах
Назначение: для формирования сигналов стандартных форм: синусоидального, прямоугольного, пилообразного, импульсного, шума, а также сигналов произвольной формы.

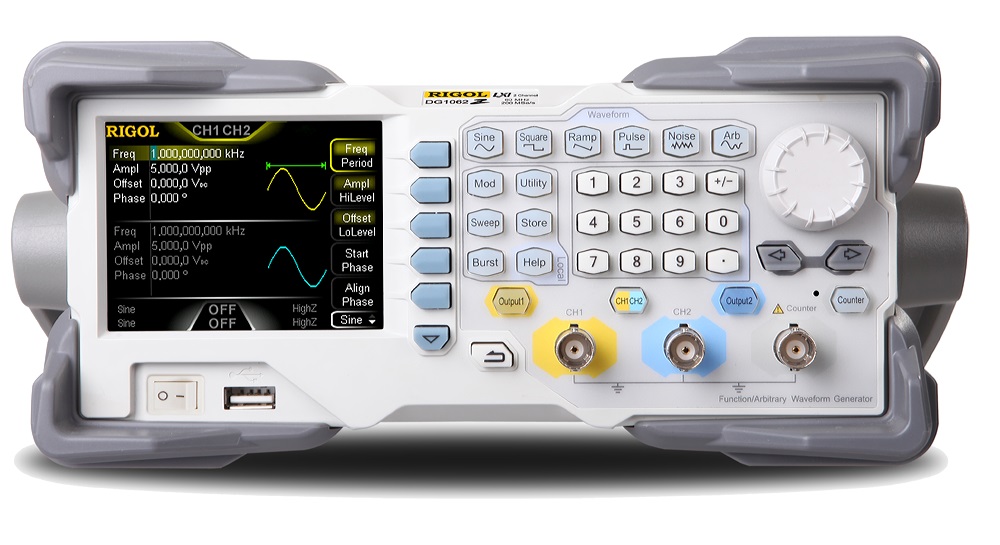

Поверка генератора сигнала универсального Rigol DG1032Z
Генераторы представляют собой лабораторные измерительные приборы.
Принцип их действия основан на прямом цифровом синтезе (DDS), когда выходной сигнал получается из опорной частоты в соответствии с управляющими цифровыми сигналами. Таблица отсчетов формируемого сигнала считывается из памяти, поступает на вход цифро-аналогового преобразователя, вырабатывающего последовательность ступеней выходного напряжения, аппроксимирующих требуемую форму выходного сигнала. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется заданная форма сигнала. Частота и амплитуда синтезируемого сигнала в любой момент времени точно известны, а погрешность их установки определяется точностью цифровой системы синтеза.
Поверка осуществляется по документу МП 206.1 -077-2019 «ГСИ. Генераторы сигналов произвольной формы DG1022Z, DG1032Z, DG1062Z. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.08.2019 г.
Основные средства поверки: осциллограф цифровой DPO4032 (регистрационный номер в Федеральном информационном фонде № 32619-06); частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном информационном фонде № 9135-83); мультиметр цифровой прецизионный Fluke 8508А/01 (регистрационный номер в Федеральном информационном фонде № 25984-14); вольтметр высокочастотный 9241 (регистрационный номер в Федеральном информационном фонде № 49046-12); измеритель нелинейных искажений С6 -22 (регистрационный номер в Федеральном информационном фонде № 69447-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю панель корпуса генераторов.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
- Техническая документация изготовителя
