Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО) в Чебоксарах

Назначение: для воспроизведения напряжений постоянного тока, нормированных по стабильности и пульсациям, и измерения выходных напряжения силы постоянного тока. Могут применяться в лабораторных условиях при поверке средств измерений, ремонте и эксплуатации широкого спектра радиотехнических устройств.

Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)

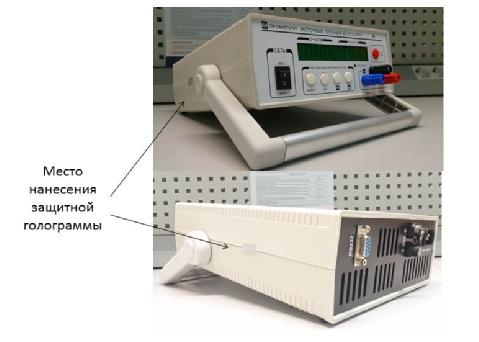

Источник питания выполнен в виде отдельного переносного прибора.

Принцип действия заключается в следующем:

Сетевое напряжение через сетевой фильтр подается на высоковольтный выпрямитель, где преобразуется в постоянное напряжение величиной порядка 300 В. Это высокое постоянное напряжение преобразуется с помощью высокочастотного регулируемого преобразователя в пониженное напряжение, величина которого зависит от режима работы и нагрузки прибора. Данное пониженное напряжение преобразуется в выходное напряжение с заданными параметрами, устанавливаемыми переменными резисторами на передней панели прибора.

Режим стабилизации автоматически устанавливается в зависимости от соотношения величины сигналов, пропорциональных выходному напряжению или току.

Формируемые источником питания электрические величины в соответствующем виде через выходной фильтр подаются на выходные клеммы прибора. Выходное напряжение и напряжение, снимаемое с датчика тока, поступают на схему индикации, где эти сигналы измеряются и значения измеренных величин в цифровом виде выводятся на светодиодные индикаторы , расположенные на передней панели.

Источники питания снабжены системой вентиляции с малым уровнем собственных шумов и терморегулированием, а также системой защиты от перегрузок и термозащитой.
