Поверка измерительных комплексов программно-технических РЕТОМ™-51 в Чебоксарах

Назначение: для воспроизведения независимо регулируемых по амплитуде и фазе напряжений и силы переменного тока в трехфазных цепях, воспроизведения силы постоянного тока и напряжения, измерения значений напряжения постоянного и действующего значения переменного тока, измерения временных характеристик устройств релейной защиты и автоматики (РЗА), для применения в качестве калибраторов напряжения и силы переменного тока и для проверки характеристик и параметров электромеханических, полупроводниковых и микропроцессорных реле и панелей РЗА при эксплуатации энергетических объектов в различных отрасляхпромышленности.

В 2009 г. увеличен межповерочный интервал с 1 года до 2-х лет

Поверка измерительных комплексов программно-технических РЕТОМ™-51

Комплекс построен на основе устройства РЕТОМ ТМ -51 (аппаратная часть комплекса) и персонального компьютера (ПК) с установленным программным обеспечением (ПО) под
управлением операционной системы WINDOWS 98 и выше .

Принцип работы комплекса РЕТОМ ТМ-51 в режиме воспроизведения сигналов заключается в следующем . В ПК посредством ПО рассчитывается массив данных для формирования заданного выходного сигнала , который передается в устройство РЕТОМ ТМ-51, где преобразуется цифро—аналоговыми преобразователями , формируя на выходе усилителей напряжения и тока тестовое воздействие — выходной сигнал (сигналы ) с заданными параметрами . Указанный сигнал (сигналы ) подается на проверяемое устройство , например , реле , РЗА.

Функционирование испытываемого устройства РЗА под тестовыми воздействиями — правильное или неправильное — регистрируется в памяти ПК в виде записей состояний его выходных контактов , которые могут использоваться для дальнейшей обработки и представления . Опрос состояний контактов реле в реальных условиях эксплуатации осуществляется с помощью дискретных входов устройства РЕТОМТМ -51.

Опрос состояния контактов реле с заданным периодом опроса и запись состояний контактов проводятся под управлением ПО . На основании совокупности данных — тестовые воздействия , последовательность состояний реле , время изменения состояния — программа составляет протокол испытаний , который может быть выдан на экран монитора или на печать в установленной форме . Связь между устройством РЕТОМ ТМ-51 и ПК осуществляется при помощи стандартных кабелей , используемых для подключения к USB- или СОМ— портам .

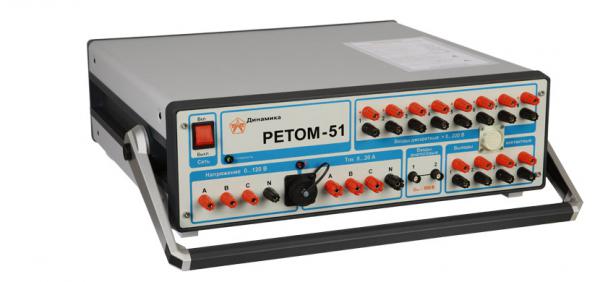

Конструктивно устройство РЕТОМ ТМ-51 выполнено в портативном контейнере с ручкой для переноски , которая фиксируется в определенных положениях и является опорой при работе с устройством.
