Поверка измерителя RLC Е7-22 в Чебоксарах
Назначение: для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, катушек индуктивности, конденсаторов), представляемых параллельной или последовательной двухэлементной схемой замещения, на частотах тест-сигнала 120 Гц и 1 кГц.
Поверка измерителя RLC Е7-22
Измерители представляют собой портативные многофункциональные цифровые электроизмерительные приборы. Измерители имеют универсальное питание — от батареи типа «Крона» 9 В или от сетевого адаптера питания постоянного тока.
Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданной частотой через цепь, обладающую комплексным сопротивлением и последующим сравнением с опорным напряжением.
На лицевой панели измерителей расположены функциональные клавиши, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и индикаторы текущего состояния измерительного процесса.

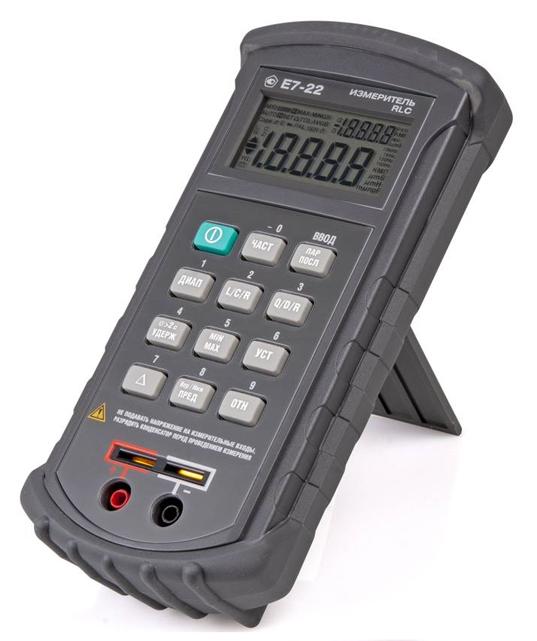

Общий вид измерителей и место нанесения знака утверждения типа приведены на рисунке 1. Схема опломбирования от несанкционированного доступа приведена на рисунке 2. Пломба наносится на один из крепежных винтов на корпусе измерителей.
Программное обеспечение
Измерители работают под управлением внутреннего закрытого от пользователя программного обеспечения (ПО) — микропрограммы, записанной в постоянную память микроконтроллера на этапе изготовления измерителей. Доступ к внутренней микропрограмме отсутствует. Метрологические характеристики измерителей нормированы с учетом влияния внутреннего ПО.
В измерителях предусмотрено внешнее ПО, предназначенное для дистанционного управления измерителями и передачи данных на персональный компьютер. Программное обеспечение предназначено для работы только с измерителями.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование внешнего ПО | VirtualMeter |
| Номер версии (идентификационный номер ПО) | не ниже 1.8 |
Поверка осуществляется по документу ПР-42-2018МП «Измерители RLC Е7-22. Методика поверки», утвержденному АО «ПриСТ» 28 ноября 2018 г.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде (Госреестр №) 11326-90, 3 разряд в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 15.02.2016 № 146);
- мера электрического сопротивления Р4013 (Госреестр № 5084-75 3 разряд в соответствии с Приказом Росстандарта от 15.02.2016 № 146);
- мера электрического сопротивления Р4023 (Госреестр № 5085-75 3 разряд в соответствии с Приказом Росстандарта от 15.02.2016 № 146);
- меры емкости образцовые Р597 (Госреестр 2684-70, 2 разряд по ГОСТ 8.371-80);
- магазин емкости Р5025 (Госреестр 5395-76, 3 разряд по ГОСТ 8.371-80);
- меры индуктивности Р5101, Р5102, Р5103, Р5104, Р5105, Р5106, Р5107, Р5108, Р5109, Р5110, Р5111, Р5112, Р5113, Р5114, Р5115 (Госреестр 9046-83, 2 разряд по ГОСТ 8.732-2011);
- магазин индуктивности Р5085 (Госреестр 9045-83, 2 разряд по ГОСТ 8.732-2011). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта от 15.02.2016 № 146
- ГОСТ 8.732-2011 ГСИ. Государственный поверочная схема для средств измерений индуктивности
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
- Техническая документация изготовителя «CHY FIREMATE CO., LTD.»
