Поверка мультиметра Keithley DMM6500, Keithley DAQ6510 в Чебоксарах
Назначение: для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и периода.
Поверка мультиметра Keithley DMM6500, Keithley DAQ6510
Принцип действия основан на преобразовании аналогового входного сигнала в цифровой код посредством аналого-цифрового преобразователя (АЦП) с применением масштабирующих усилителей, потенциометрических схем, прецизионных резисторов и опорного генератора частоты. Для измерения мгновенных значений напряжения и силы тока используется высокоскоростной АЦП с частотой дискретизации 1 МГц, при этом сигнал может быть представлен в виде осциллограммы. Мультиметры оснащены графическим сенсорным дисплеем. Максимальное разрешение индикации составляет 6^ разрядов.
Связь с компьютером и другими внешними устройствами осуществляется с помощью интерфейсов USB и LAN, разъемы которых установлены на задней панели. Опционально (при установке соответствующей коммуникационной платы) могут быть использованы интерфейсы RS-232, GPIB, TSP-Link.
Входные разъемы модели DMM6500 расположены на передней и задней панелях, модели DAQ6510 — только на передней панели. Для многоканальных измерений в модели DMM6500 может быть использован встраиваемый модуль мультиплексора, в модели DAQ6510 предусмотрена установка модулей коммутации различного типа (два слота на задней панели).

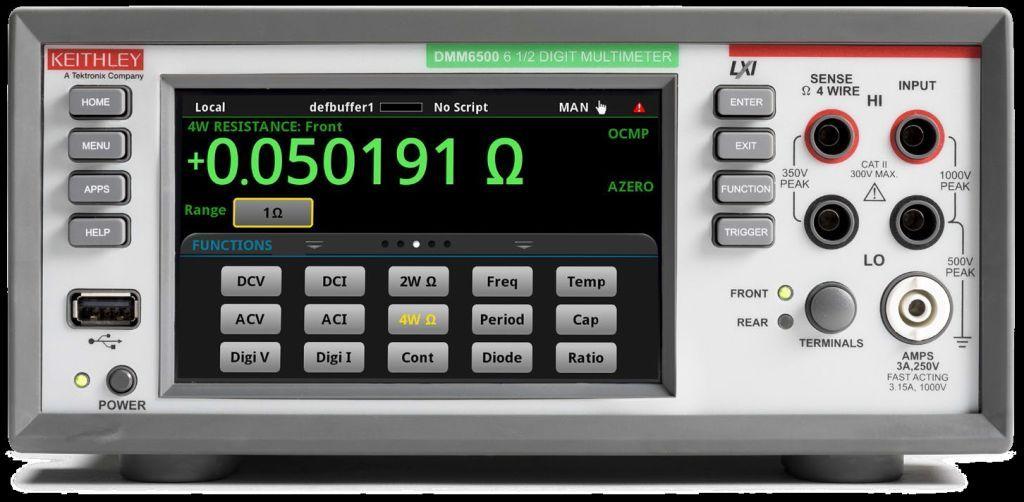

Вид передней панели мультиметров с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1. Вид задней панели и схема пломбировки от несанкционированного доступа показаны на рисунках 2, 3.
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование | DMM6500-FRP | DAQ6510-FRP |
| Номер версии (идентификационный номер) | 1.0.01 и выше | 1.0.01 и выше |
Поверка осуществляется по документу KI6500/МП-2018 «ГСИ. Мультиметры Keithley DMM6500, Keithley DAQ6510. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 30.12.2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5730A с усилителем Fluke 5725A; регистрационный номер 60407-15;
- мультиметр Agilent 3458A; регистрационный номер 25900-03;
- меры электрического сопротивления универсальные однозначные МС 3080М номиналами 1; 10 Q с классом точности 0,001; регистрационный номер 61295-15;
- генератор сигналов произвольной формы Tektronix AFG3021C; регистрационный номер 53102-13;
- магазин емкости Р5025; регистрационный номер 5395-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса мультиметров в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам Keithley DMM6500, Keithley DAQ6510
- ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
- ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 •10″ до 2 40 Гц
- ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ^ 30 А
- ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
- ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц (приказ Росстандарта от 14.05.2016 г. № 575)
- ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
- ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
