Назначение: для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом.

Поверка нутромера трехточечного 44A, 44 EWR, 844А

Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромеров в значение внутреннего диаметра измеряемой детали.

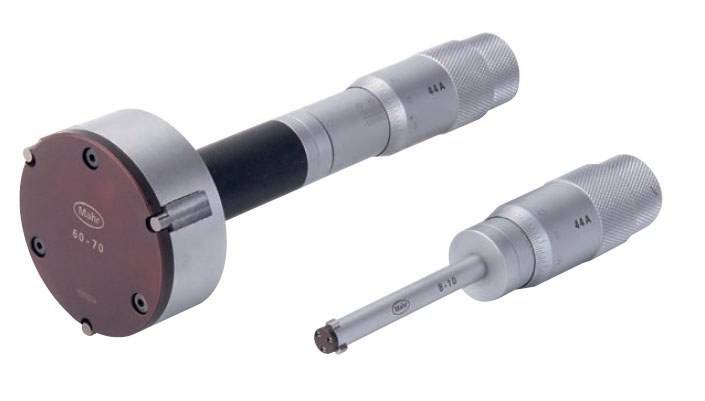

Нутромеры 44А состоят из микрометрической головки и съемной самоцентрирующейся измерительной головки с тремя боковыми развернутыми на 120° измерительными щупами. Микрометрическая головка представляет собой стебель, в котором закреплена резьбовая гайка. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, интервал деления которой равен шагу микровинта, указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Для отсчета долей оборота микровинта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. Шкалы на барабане и стебле хромированы. Для обеспечения постоянства измерительного усилия нутромеры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания.

Нутромеры 44 EWR состоят из микрометрической головки и съемной самоцентрирующейся измерительной головки с тремя боковыми развернутыми на 120° измерительными щупами. Имеют встроенное цифровое отсчетное устройство, расположенное между микрометрической головкой и измерительным стержнем, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций, таких как установка на номинальный размер (PR), кнопка выбора единиц измерений миллиметры или дюймы (mm/inch), установка индикации на нуль для относительных измерений (O), переключение на абсолютное или относительное измерение (ABS). Для обеспечения постоянства измерительного усилия нутромеры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания.

Нутромеры 844А состоят из микрометрической головки и съемной самоцентрирующейся измерительной головки с тремя боковыми развернутыми на 120° измерительными щупами. Имеют сменное отсчетное устройство в виде цифровой измерительной головки, которая устанавливается на продолжении стального стержня. Нутромер этой модификации имеет форму «пистолета» для удобного использования.

Нутромеры 844А комплектуются головкой измерительной цифровой MarCator 1086 R или MarCator 1086 Ri, или MarCator 1087 R, или MarCator 1087 Ri (рег. № 51231-12).

Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений.

Нутромеры поставляются индивидуально или наборами, включающими от трех до четырех съемных самоцентрирующихся измерительных головок в зависимости от типоразмеров.

Пломбирование корпуса нутромеров от несанкционированного доступа не предусмотрено.

Программное обеспечение

отсутствует.
