Поверка рефлектометра оптического FOD-7339 в Чебоксарах
Рефлектометры оптические моделей FOD-7330, FOD-7335, FOD-7337, FOD-7339 (далее -рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения. Поверка рефлектометра оптического FOD-7339 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка рефлектометра оптического FOD-7339 и его принцип действия
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и наличие стыков и обрывов.

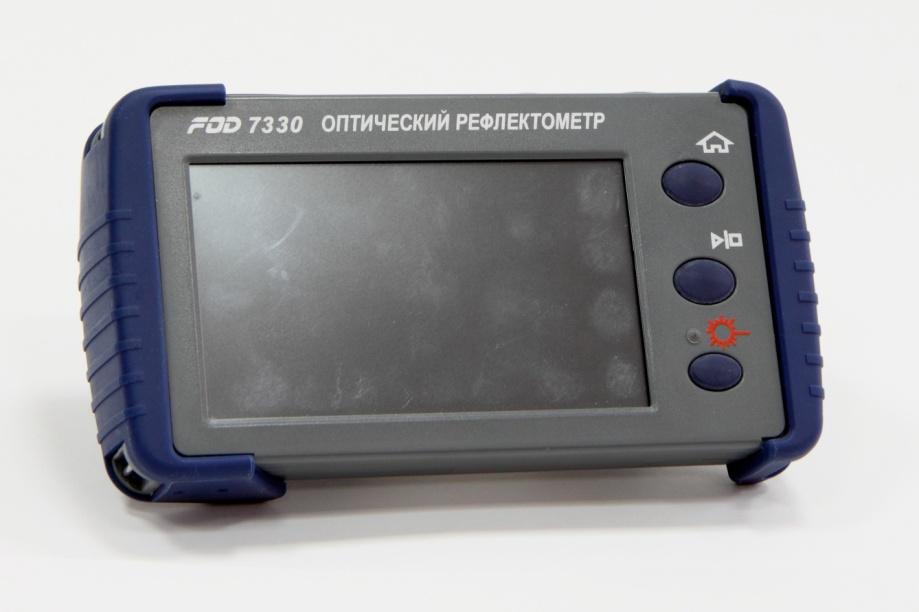

Рефлектометры состоят из мощного оптического рефлектометра на длинах волн 1310 и 1550 нм, (FOD-7330, FOD-7335), 1310, 1490 и 1550 нм (FOD-7337) и 1310, 1550 и 1650 нм (модель FOD-7339), селективного измерителя мощности пассивных оптических сетей (PON) (FOD-7339), источника оптического излучения с возможностью генерации сигналов тональной частоты 270 Гц, 330 Гц, 1 и 2 кГц и сигналов «ИД волн», а также ярко-красного источника излучения-определителя обрывов волокна на длине волны 635 нм.
Рефлектометры представлены моделями: FOD-7330, FOD-7335, FOD-7337, FOD-7339, отличающимися набором рабочих длин волн и динамическим диапазоном.
Рефлектометры оборудованы опцией широкополосного измерителя мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический порт рефлектометров может выполнять функцию источника оптического излучения с теми же длинами волн, что и у рефлектометров.
Для сохранения результатов измерений в рефлектометры установлена CD-карта, позволяющая сохранять не менее 1000 файлов рефлектограмм.
Поверка рефлектометра оптического FOD-7339 проводится по всей России.
Программное обеспечение
Программное обеспечение (далее по тексту — ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений.
Метрологически значимая часть прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Поверка
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
- Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
- Государственный рабочий эталон единицы средней мощности оптического излучения 11 2 в волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

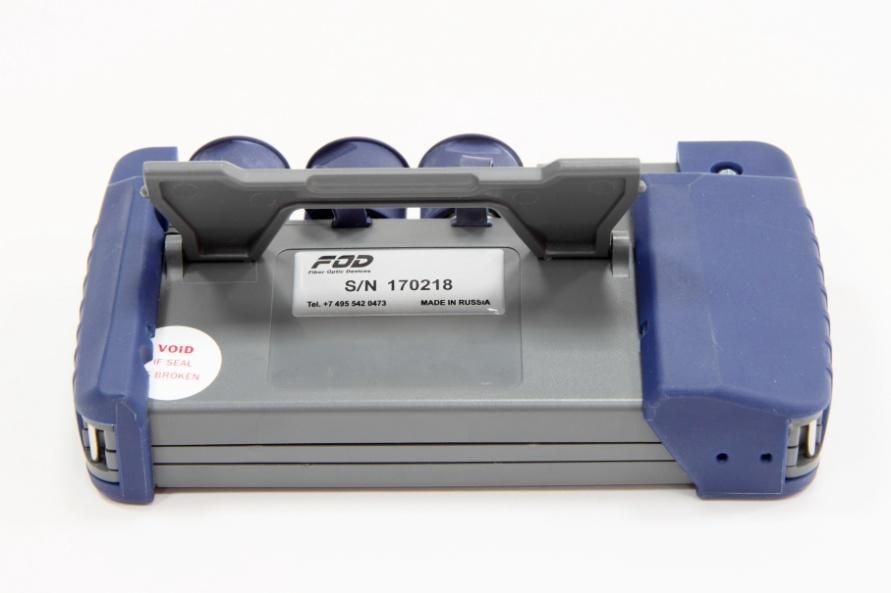

Знак поверки наносится на заднюю панель рефлектометров.
