Поверка синтезаторов сигналов СС306 в Чебоксарах

Назначение: для измерения временных и амплитудных параметров приборов ультразвукового неразрушающего контроля. Обеспечивают формирование измерительных радиотехнических сигналов в диапазоне частот 100 Гц…16 МГц. Область применения: поверка, калибровка средств измерений ультразвукового неразрушающего контроля.

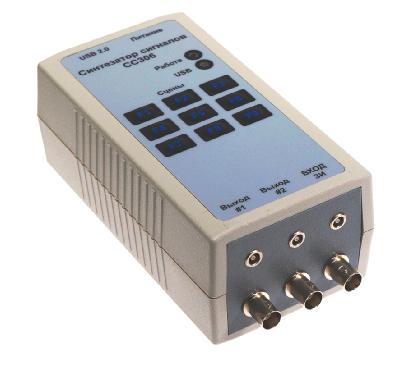

Поверка синтезаторов сигналов СС306

Принцип работы синтезатора основан на прямом цифровом синтезе выходных измерительных радиотехнических сигналов и аналого-цифровом преобразовании входного сигнала. Цифровые отсчеты с информацией об амплитуде сигнала поступают из цифрового генератора сигналов синтезатора на цифро-аналоговый преобразователь (далее — ЦАП), далее с выхода ЦАП сигнал через буферный усилитель подаётся на выходной разъем. На вход синтезатора подается зондирующий импульс средства измерений ультразвукового неразрушающего контроля, который через делитель напряжения поступает на вход аналого-цифрового преобразователя. Результаты аналого-цифрового преобразования (массивы мгновенных значений напряжения на входе синтезатора) передаются в цифровой генератор сигналов синтезатора и в главный процессор синтезатора.

Функционально синтезатор состоит из генератора опорной частоты, синтезатора частот, главного процессора, контроллера интерфейса И5В 2.0, цифрового генератора сигналов, буферны усилителей, аналого-цифрового преобразователя с делителем напряжения.
