Поверка термопреобразователя сопротивления ТС-Б в Чебоксарах
Назначение: для измерения температуры жидких и газообразных сред, сыпучих веществ, а также твердых тел, не агрессивных к материалу корпуса термопреобразователей.

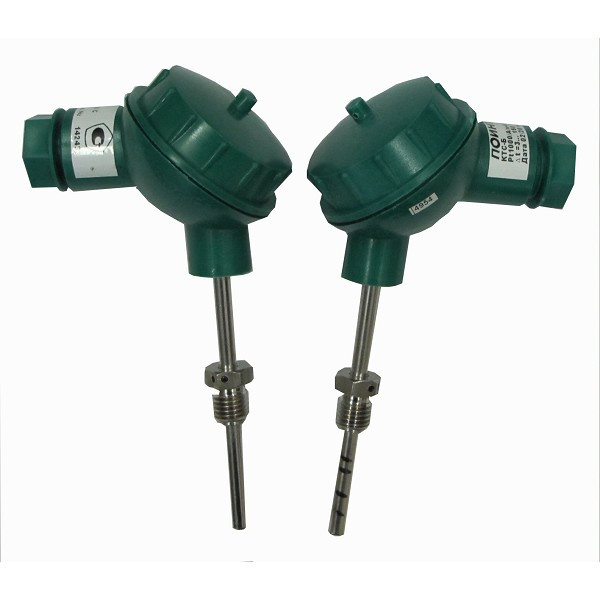

Поверка термопреобразователя сопротивления ТС-Б
Принцип действия термопреобразователей сопротивления основан на зависимости электрического сопротивления чувствительного элемента (далее ЧЭ) от температуры.
Термопреобразователи выпускают в двух модификациях:
- ТС-Б-Р — термопреобразователи, соответствующие требованиям ГОСТ 6651-2009;
- ТС-Б-У — термопреобразователи с унифицированным выходным сигналом, соответствующие требованиям ГОСТ 30232-94 и цифровым протоколом HART.
ТС-Б-Р классифицированы по типу чувствительного элемента в соответствии с ГОСТ 6651-2009 следующим образом:
- платиновые — изготавливаются с ЧЭ из платины;
- медные — изготавливаются с ЧЭ из меди.
ТС-Б-У имеют линейную или корнеизвлекающую зависимость выходного сигнала от температуры.
ТС-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором.
Термопреобразователи изготавливаются с применением видов взрывозащиты по ГОСТ 30852.0-2002 (далее — взрывозащищенные) либо без них. Взрывозащищенные термопреобразователи соответствуют II группе взрывозащищенного оборудования для внутренней и наружной установки по ГОСТ 30852.0-2002.
Взрывозащищенные термопреобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdПСT6X по ГОСТ 30852.1-2002;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6X по ГОСТ 30852.10-2002.
Кроме того, взрывозащищенные термопреобразователи изготавливаются с совмещенными выше указанными видами взрывозащиты и маркировкой взрывозащиты 1ExdiaIICT6X.
Взрывозащищенные термопреобразователи могут эксплуатироваться во взрывоопасных зонах классов В-I, В4а, В-К, ВЛг, В-II, В-Па в соответствии с требованиями документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Поверка осуществляется по документу МП.ВТ 190-2008 «Термопреобразователи сопротивления ТС-Б. Методика поверки», утвержденному РУП ВЦСМС 03.11.2008 г. (с изменением «1» от 2014 г.).
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100, 3 разряд;
- система поверки термопреобразователей автоматизированная АСПТ-01; диапазоны измерений:
- для Т1111(R), ТПП(Б) от минус 50 °С до плюс 1760 °С;
- для Pt100 от минус 200 °С до плюс 850 °С;
пределы допускаемой основной абсолютной погрешности измеряемых температур, в зависимости от НСХ термопреобразователей:
- для ТПП^), ТПП(Б) — ± 0,7 °С;
- для Pt100 — ± (210-5t + 110-2) °С;
где t — измеряемая температура °С,
- вольтметр универсальный В7-65.
- мера электрического сопротивления однозначная Р303. Сопротивление 100 Ом, класс точности 0,01;
- термостат жидкостный ТЕРМОТЕСТ 05-02. Диапазон воспроизводимых температур от минус 70 до плюс 30 °С, нестабильность поддержания температуры в течении 1 ч, не более ±0,02 °С;
- термостат жидкостный ТЖ-01. Диапазон воспроизводимых температур от плюс 40 °С до плюс 150 °С, нестабильность поддержания температуры в течении 1 ч, не более ±0,02 °С;
- калибратор температуры КТ-650/М. Диапазон воспроизводимых температур (50650) °С, нестабильность поддержания температуры за 30 мин ±(0,02• t/100), где t-значение воспроизводимой температуры.
Сведения о методах измерений
приведены в паспорте на термопреобразователи сопротивления ТС-Б.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТС-Б
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ТУ РБ 390184271.001-2003 Термопреобразователи сопротивления ТС-Б. Технические условия.
- ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
