Поверка угломера маятникового 3УРИ в Чебоксарах
Назначение: для измерений углов режущих инструментов различных видов (3УРИ-М) и углов конструкции магистральных и технологических трубопроводов (3УРИ-Н). Физическая величина — плоский угол (°).
Поверка угломера маятникового 3УРИ
Принцип действия основан на работе маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круговой шкале.
К корпусу угломера неподвижно крепится контрольная линейка, измерительная поверхность которой в процессе измерения приводится в соприкосновение с измеряемой поверхностью режущего инструмента или трубопровода.
Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верхней части угломера.
Число модификаций — 2 (3УРИ-М и 3УРИ-Н), которые отличаются друг от друга формой и материалом измерительной поверхности контрольной линейки

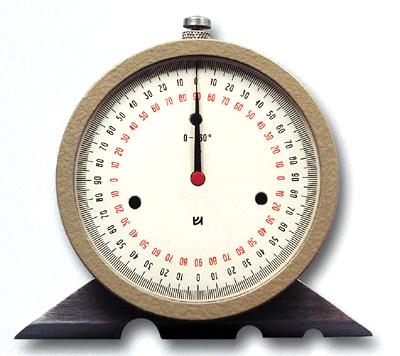

Угломеры маятниковые выпускаются под товарным знаком МЛ Общий вид средства измерений представлен на рисунках 1 и 2.
Программное обеспечение
- отсутствует.
Поверка осуществляется по документу 3УРИ.000 РЭ «Угломер маятниковый 3УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 01 сентября 2017 г.
Основные средства поверки:
Меры угловые призматические МУ-1, МУ-2, регистрационный номер в Федеральном информационном фонде 485-64.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ТУ 26.51.33-008-02952377-2017 Угломер маятниковый 3УРИ. Технические условия
